一、发电机的类型和功能特点
发电机是指在机械动力作用下发电的设备。在这个转换过程中，机械能来自各种其他形式的能量，如风能、水能、热能、太阳能等。根据发电的不同类型，发电机主要分为两类：DC发电机和交流发电机。
1.DC发电机的功能特性
DC发电机是在外部机械力的作用下产生DC力的发电机。

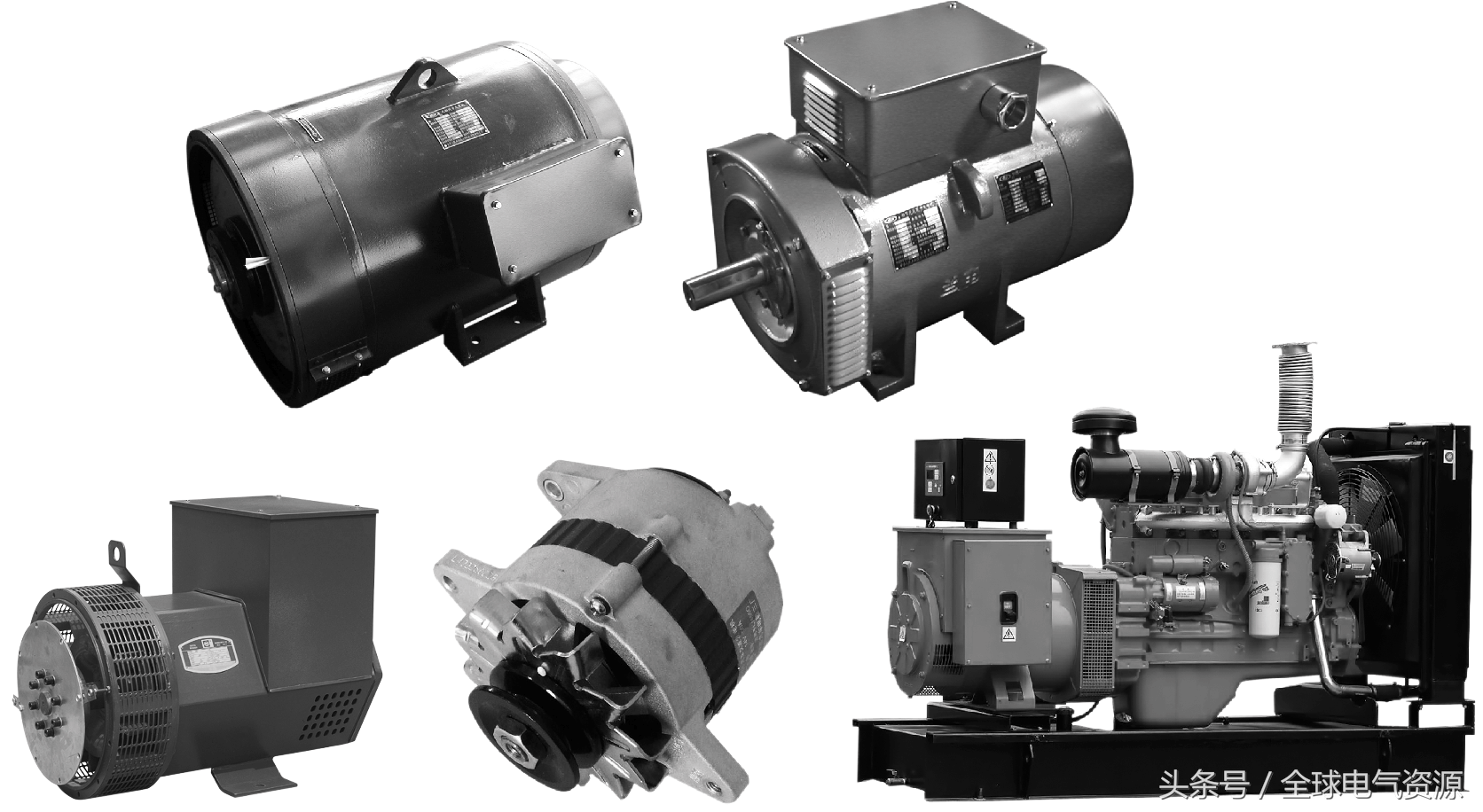

显示其物理外观如图1。
DC发电机的物理外形DC发电机具有使用方便、运行可靠的特点，可以直接为各种需要DC供电的电气设备提供电能。但是，DC发电机有换向器，容易产生电火花，发电效率低。一般来说，DC发电机可作为DC电机的DC电源，用于交流发电机的电解、电镀、充电和励磁。
2.交流发电机的功能特性交流发电机是指在外部机械力的作用下产生交流电的发电机，可分为同步交流发电机和异步交流发电机。
显示其物理外观如图2。
交流发电机的外观

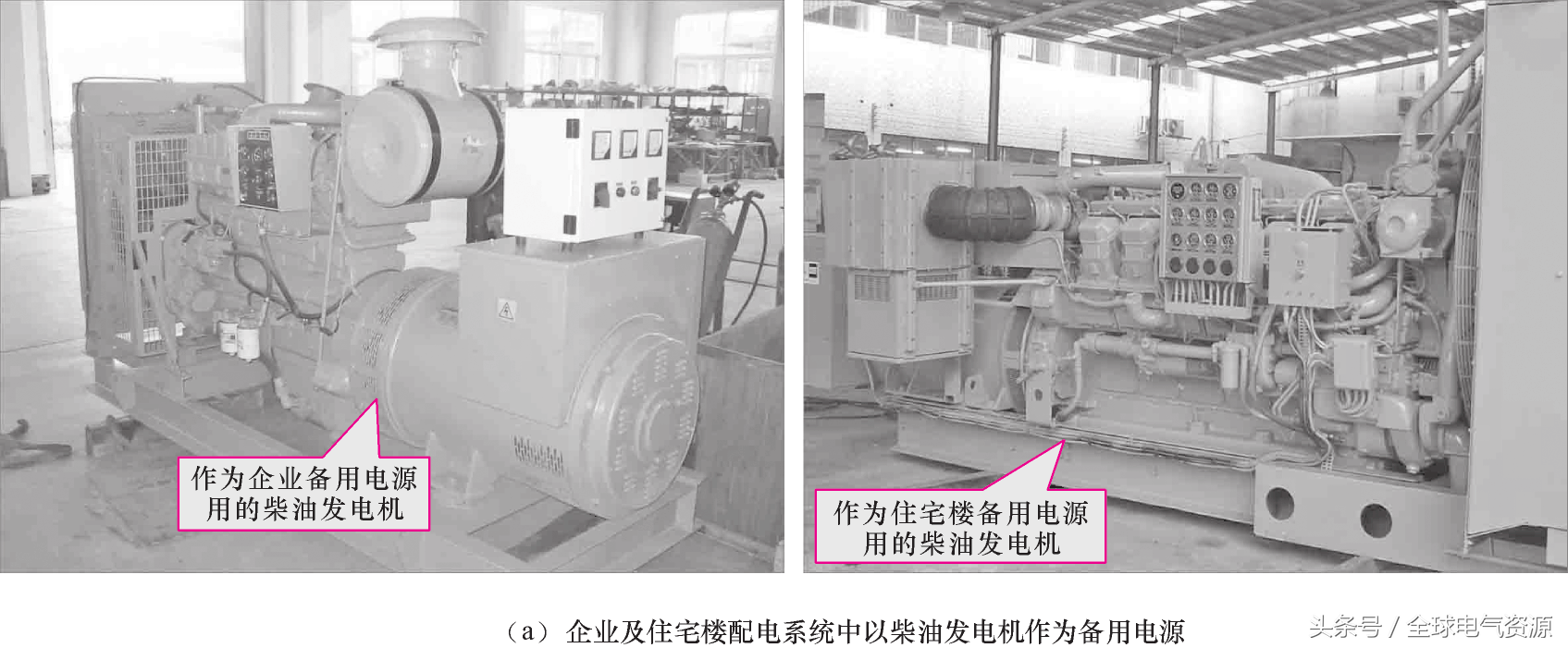

同步发电机是交流发电机中最常见的一种，它由DC电流激励，可提供有功功率和无功功率，并可用于向需要交流电源的各种负载设备供电。此外，根据所用的不同原动机，同步发电机可分为四种类型：涡轮发电机、水力发电机、柴油发电机和风力发电机。交流发电机被广泛使用。例如，各种电站、企业、商店和家庭备用电源、汽车等。使用发电机供电。其应用示例如图3显示。
图3
文章“交流发电机的应用实例”

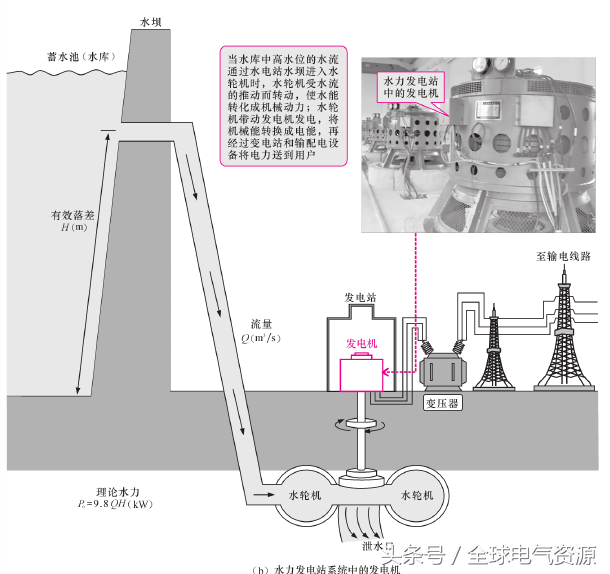

图4
交流发电机的应用实例(续)
2.发电机的型号和技术参数为了便于发电机的生产管理和使用，国家编制了统一的发电机型号方法，发电机的铭牌附在其外壳的明显位置。包括的参数主要有发电机型号、额定电压、额定功率、额定功率、绝缘等级、频率、功率因数和转速等。

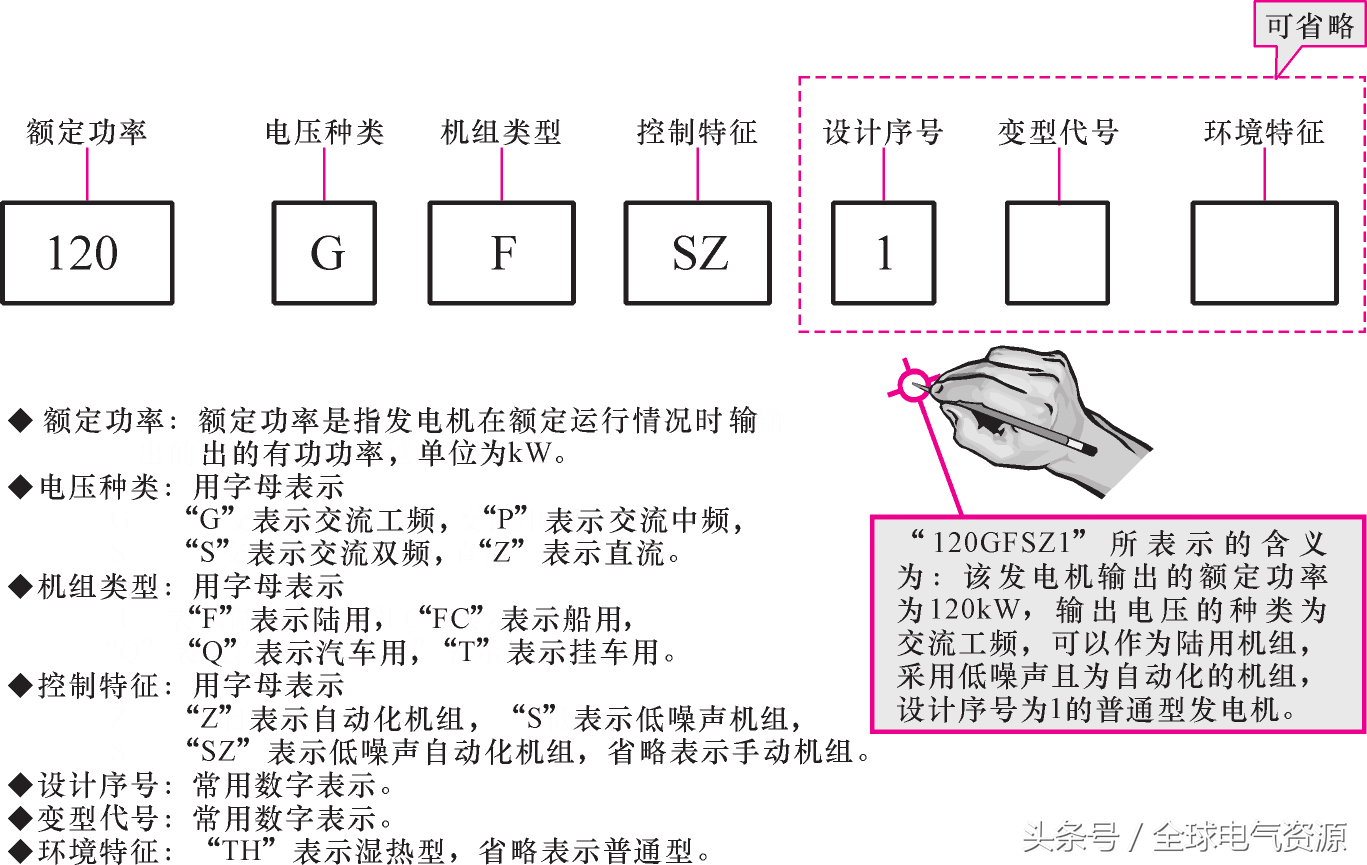

1.发电机模型是指发电机模型通常是对机组模型的描述，包括发电机输出电压的类型、发电机机组的类型、控制特性、设计序列号和环境特性等。如图5个节目。
图5

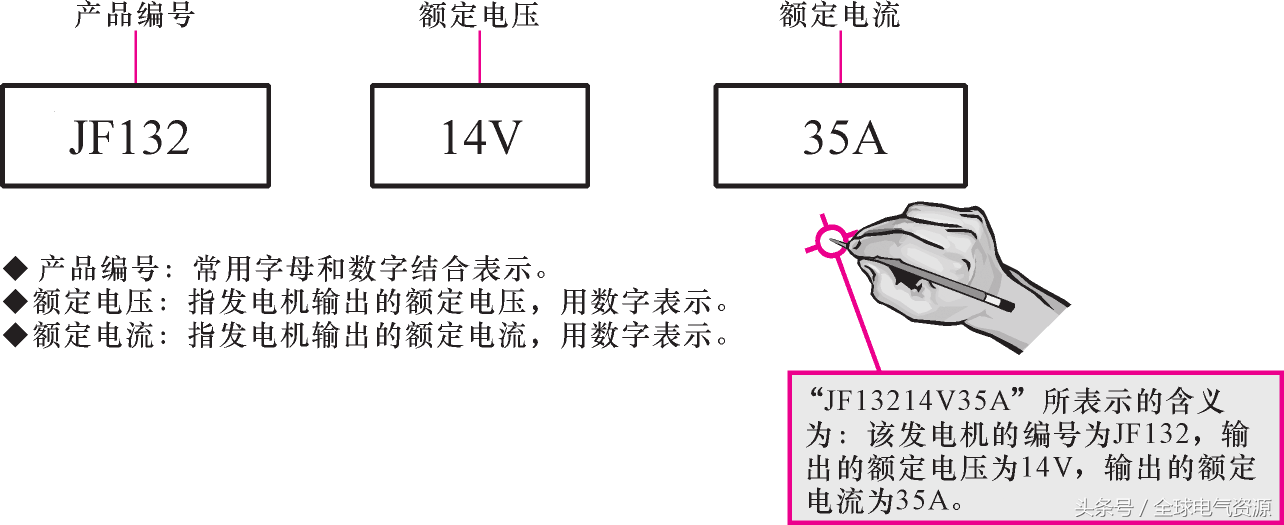

此外，有些发电机型号直观、易于识别，如如图6所示，包括产品号、额定电压和额定电流等。
图6

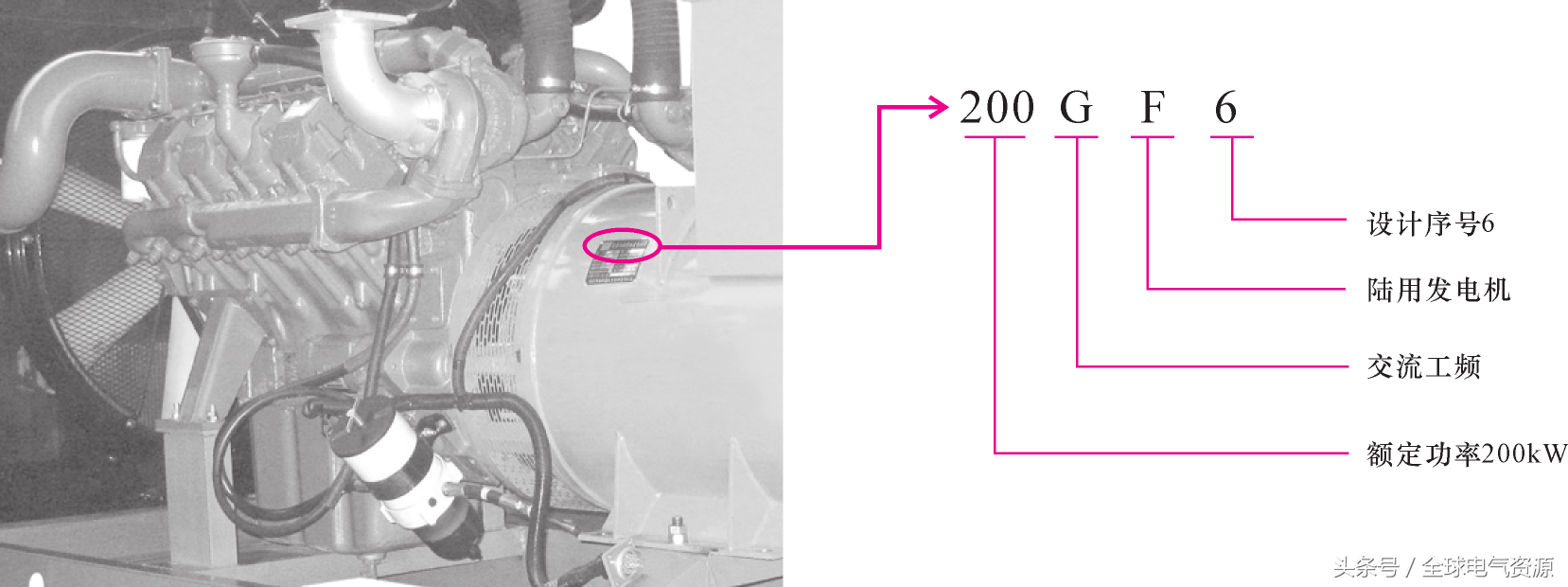

例如，图7所示典型发电机的铭牌标识显示其型号为“200GF6”，其型号标识的含义可参照上述命名方法理解
图7

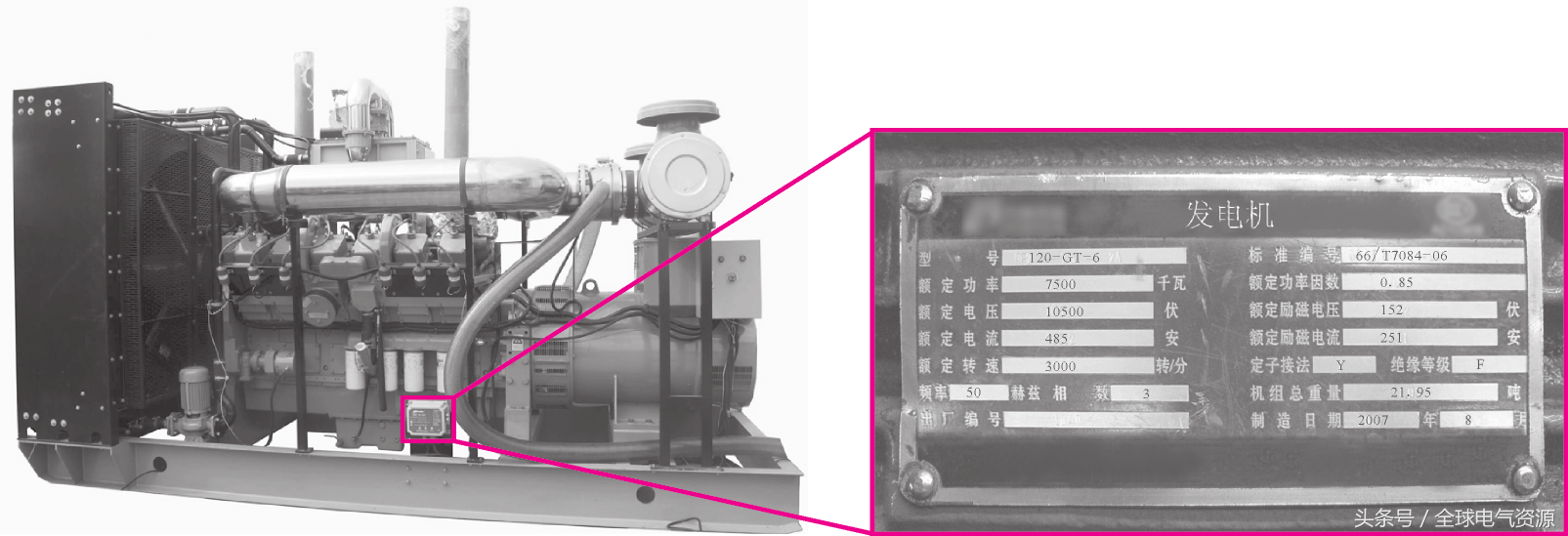

典型发电机2的铭牌标识。发电机的主要技术参数发电机的技术参数通常通过铭牌标签作为型号粘贴或直接标识在发电机外壳上，供选择和维护时参考，如如图8所示。
图8
典型发电机外壳上的技术参数表明，发电机的主要技术参数包括额定电压、额定电流、转速、频率、功率因数、定子接线和绝缘等级。(1)额定电压额定电压是指发电机正常运行时输出的额定电压，单位为千伏。(2)额定电流额定电流是指发电机正常连续工作时的最大工作电流，单位为kA。当发电机的其他参数被额定时，发电机以该电流运行，其定子绕组的温升不会超过允许范围。(3)转速发电机的转速是指发电机主轴在1分钟内的最大转速。该参数是判断发电机性能的重要参数之一。(4)频率指发电机中交流正弦波周期的倒数，单位为赫兹。例如，如果发电机的频率为50Hz，则意味着参数1s(如交流电的方向)改变50次。(5)功率因数发电机通过电磁转换发电，其输出功率可分为两种类型，即无功功率和有功功率。无功功率主要用于产生磁场和转换电和磁。同时向用户提供有功功率。在发电机输出的总功率中，有功功率的比例就是功率因数。(6)定子并网发电机的定子接线可分为两种类型，即三角形()接线和星形(Y)接线。

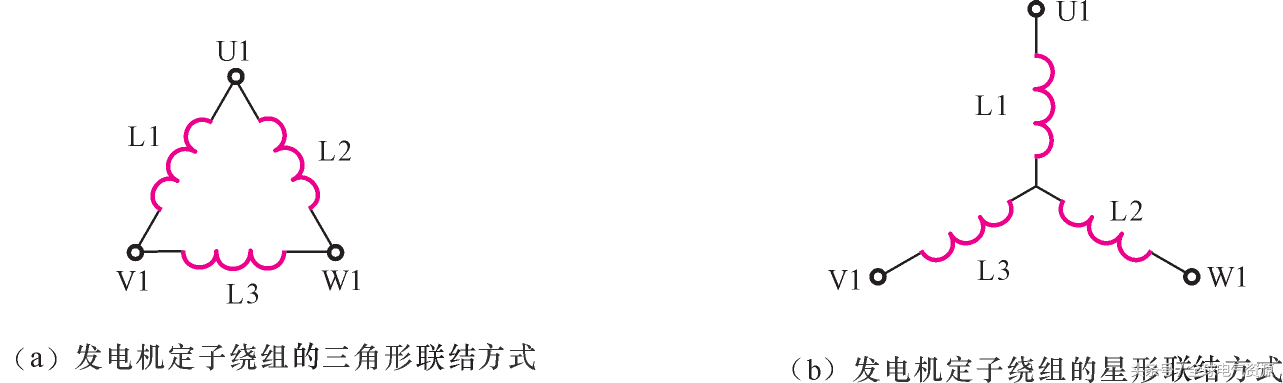

如图9。
在发电机中，发电机定子的三个绕组通常连接成星形。
图9

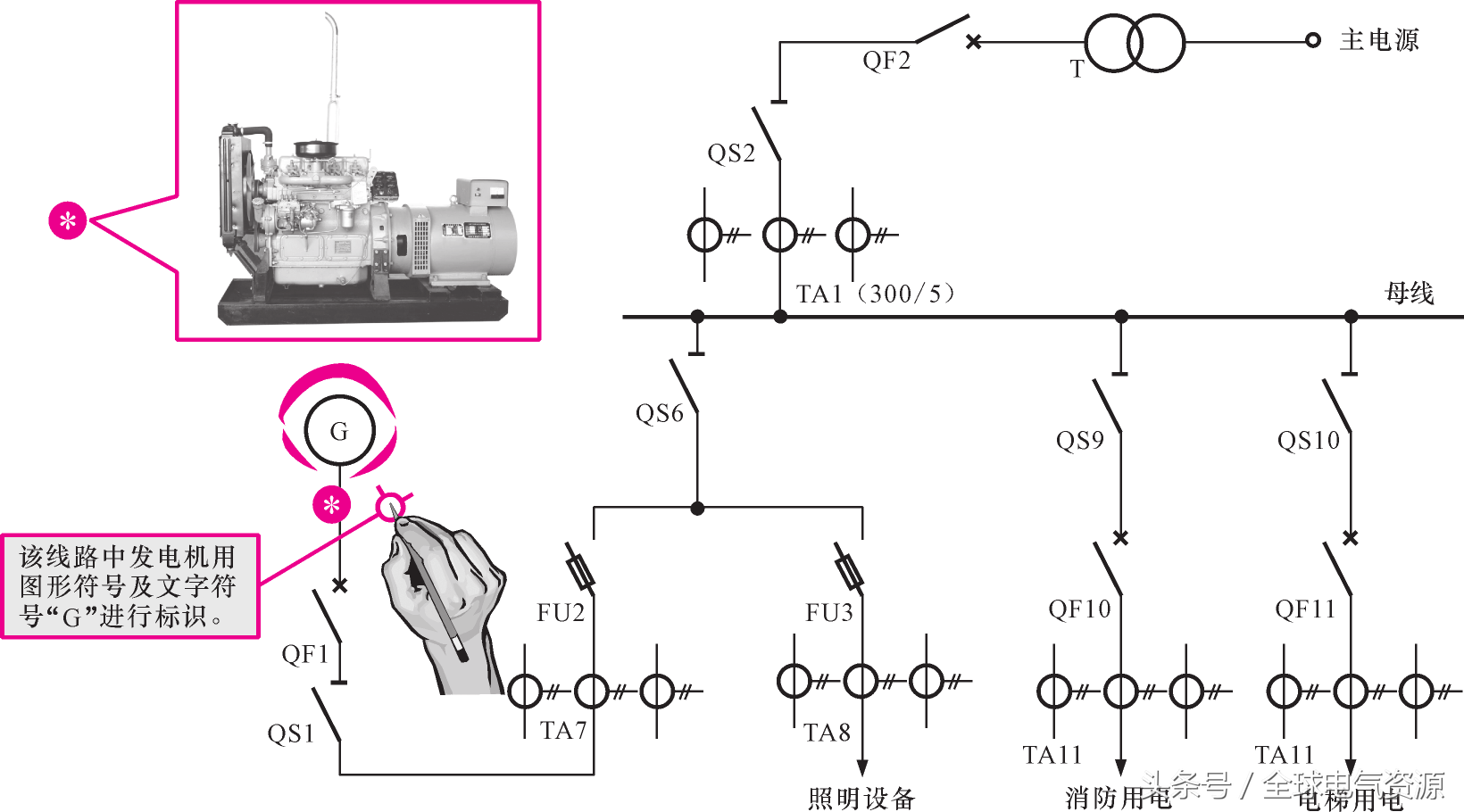

发电机定子接线方式(7)绝缘等级发电机的绝缘等级主要指其绝缘材料的耐高温等级。绝缘材料是发电机中的薄弱环节，在过高的温度下容易加速老化甚至损坏，因此不同的绝缘材料具有不同的耐热等级。该参数通常用字母表示，其中Y代表90，A代表105，E代表120，B代表130，F代表155，H代表180，C代表180以上。(8)在其他发电机中，除了上述技术参数外，还有发电机的相数、机组总重量和制造日期等参数。这些参数在阅读时直观易懂，主要供用户在使用或购买时参考。第三，发电机在电路中的符号表示发电机是控制电路中的重要部件之一，如电驱动和机床。当绘制对应于每个控制电路的原理图时，发电机不是由其实际形状来表示，而是由代表其功能的图案或草图、字母和其他符号来标识，如如图10所示。
图10
线路中发生器的符号标识如图10所示
可以看出，发电机的符号与电动机的符号相似，一般用字母“G”来标识。g代表发电机，GD代表DC发电机，GA代表交流发电机(异步发电机)，GS代表同步发电机，GH代表永磁发电机。根据这些不同的字母标记，可以快速识别线路中使用的发电机类型。
