电抗变流复合式相复励三相交流发电机的基本结构


浏览:593次   添加时间:2018-09-25 09:29:38

新闻内容

1.基本结构

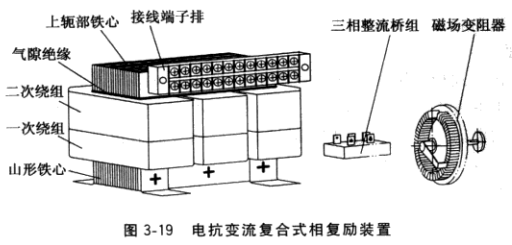

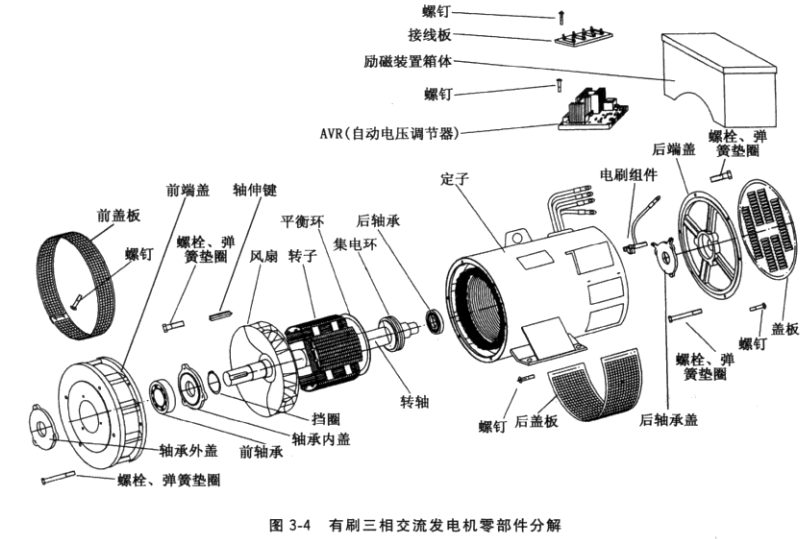

这种发电机在图3-4所示有刷三相交流发电机基本结构基础上配置一套电抗变流复合式相复励装置,其外形如图3-19所示,它包括电抗变流器、三相整流桥组和磁场变阻器。作为可控相复励装置,还必须外配加装一个分流式自动电压调节器(STL)小功率发电机可不配分流式自动电压调节器,电压性能可满足使用要求。

2.工作原理

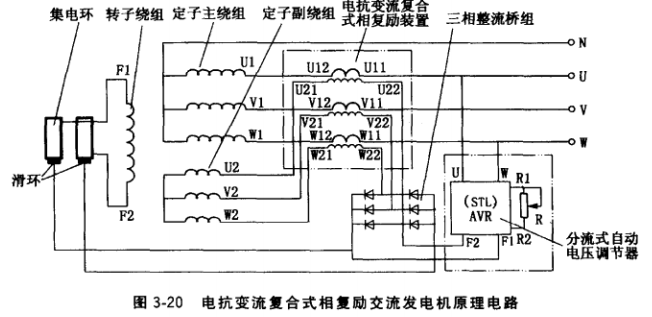

电抗变流复合式相复励三相交流发电机原理电路如图3-20所示。发电机由内燃机驱动至空载转速为额定值附近时,依靠转子铁心剩磁磁场,发电机定子副绕组感应电压经电抗变流器二次绕组的移相作用,提供一个建立发电机空载电压的交流励磁电流的电压分量Ifu经三相整流桥组整流后向发电机转子绕组提供空载励磁电流。定子主绕组经串接电抗变流器 —次绕组后输出三相电压。当发电机带上负载后,由电抗变流器的复励作用,在二次绕组感应一个与发电机负载电流相对应的交流励磁电流的电流分量Ifi,因此,负载时由IfuIfi两个励磁电流分量几何叠加,并经三相整流,向转子绕组提供负载励磁电流,从而维持发电机端电压恒定。不可控复合式相复励发电机稳态电压调整率一般不大于±5%。

为了进一步提高调压精度,可加装一个分流式自动电压调节器。专用于相复励发电机的STL型分流式自动电压调节器,有6个接线端子,其中标志“AC400”的2个接点分别接发电机端U、W相,F1接点与三相整流桥组的“”端相连,F2接点与三相整流桥组交流侧的U相端子连接,R1、R2接点与电位器连接。
